蚀刻液回收铜湿法冶金用钛阳极

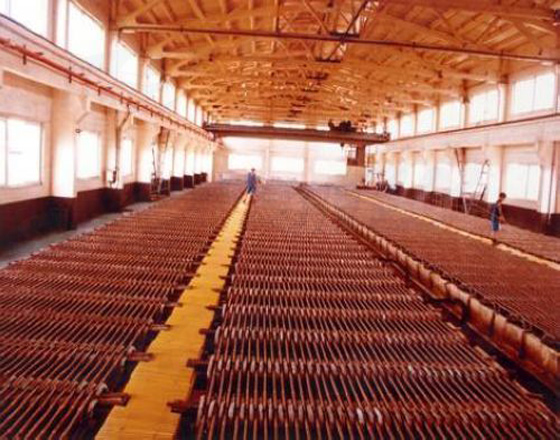

一、电沉积有色金属原理

电沉积提取金属的原理是将经浸出、净化处理的电解液中的待提取金属离子在阴极还原沉积，制得纯金属的一种方法。常见的有铜镍钴金属提取。

二、电沉积有色金属阳极材料的选材

1、电沉积提取金属的难点是选择合适的阳极材料，阳极需要性能稳定、耐腐蚀、可长期使用，具有良好的电催化活性，以降低阳极反应的过电位和槽电压。

2、  钛阳极由于其良好的电催化活性，降低阳极反应的过电压和槽电压，达到低耗高效的目的，近年来已应用于电解提取有色金属领域 。当电解溶液体系不同时，阳极析出的气体也不同，阳极处于不同环境下工作时，被要求的不同性能的各种涂层活性成分也不同。

描述

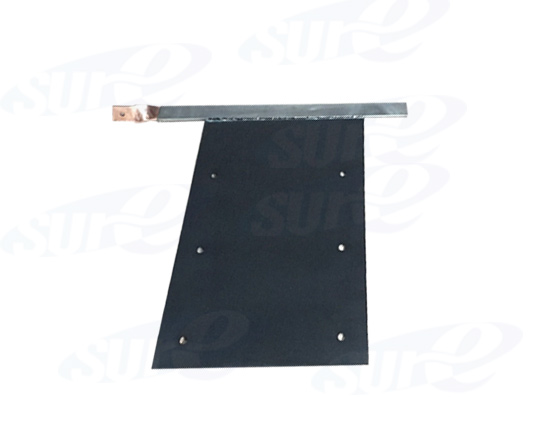

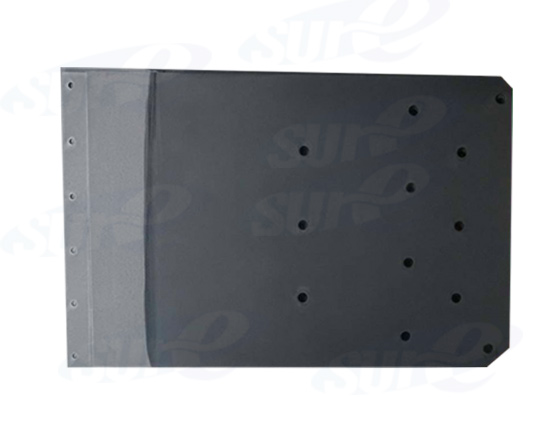

   钛阳极钛阳极是以钛板，钛网，钛管为基材，涂覆贵金属钌等氧化物，具有很强析氯电位，广泛应用于消毒杀菌，次氯酸钠发生器，离子水机，富氢水杯，阴极保护，循环水除垢。电化学合成行业。

钌系钛阳极

  生产工艺流程简介

1、选购TA1型号钛基材，确定板质表面光洁平整，无深划痕和残缺。

2、对所选购钛基体进行机械加工，加工为客户所需要的规格尺寸。

3、以＞500℃的温度对钛基材进行退火校平处理。(以消除应力，保证平整度。)

4、退火校平处理时钛基材表面会形成致密的氧化钛层，以机械或人工的方式将其进行打磨，使其表面呈钛的金属光泽。

5、用10％浓度草酸对钛基材进行酸洗腐蚀，在微沸状态下进行数小时，使其表面氧化层蚀刻为氢化钛表面。

6、按客户所应用阳极环境进行合理的贵金属溶液的定性和定量配置。

7、检测酸洗钛基材合格，即表层为灰色均匀的麻面结构，然后进行人工涂履，按设定合适的温度进行烧结，烧结出炉后自然冷却，冷却至常温时进行第二次涂履，依次类推，直至17~20余次将配置溶液涂履完。

8、以上加工件烧结完成后，以随炉试片进行寿命实验测试，测试合格包装发货。

特点：

1．高的防腐性能，倒极性能好。

2．电流效率高，相对于石墨阳极能耗极低。

3．工作寿命长，在氯碱工业，使用寿命达8年以上。

4．电极失去活性以后，基体可以重复使用。

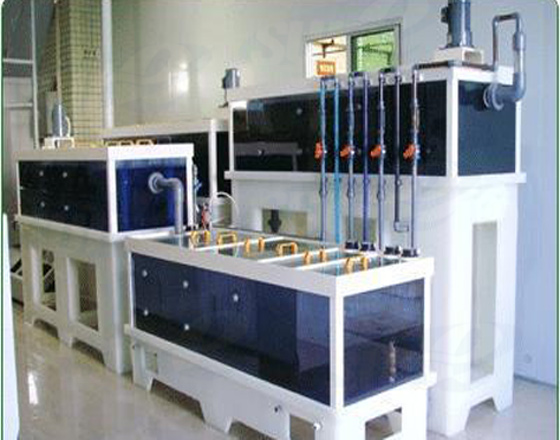

     电路板的生产工艺中沉铜、电镀、脱膜、蚀刻等工序均产生大量废水,据工艺不同分为碱刻和酸刻,刻铜母液的质量浓度一般在100g/L左右,两种废液可单独回收铜,也可以混合回收铜.在硫酸溶液中电解提取金属，阳极上析出氧气，选择使用合适的阳极材料是一个十分重要的问题。采用钽铱系涂层钛电极,氧过电位低,不受电解液腐蚀.氧化铱涂层显示卓越的电解持久性初始阳极电位1.51V,6000小时后,为1.64V，涂层重量损失为0mg/cm2 .在电解生产中使用铅基合金电,含Sb6%～15%,或含Ag1%,铅阳极会溶解,消耗了阳极材料,影响了阳极使用寿命,而且溶解在溶液中的铅会在阴极上析出使金属中的铅杂质增高,降低了产品质量.钌系涂层在此种工作情况下会严重破坏,因此不宜使用.初始阳极电1.48V,1000小时后升至2.0V, 阳极已经钝化。

    苏州舒尔泰工业科技有限公司www.dsammo.com属于民营高科技企业，地处江南水乡苏州，集研发、生产、销售于一体，主要从事钛及其贵金属涂层电极的研究生产厂家，我公司生产的电极具有寿命长，能耗低等优势，公司立足为客户服务，以质量为根本，并一直与国内外多家科研机构有着密切的技术交流，以确保技术优势和产品优势。
